低雑音プリアンプ(PREAMP)

インターマインドでは各種プリアンプの試作開発・製作を行っています。
特殊仕様・特注対応が可能ですのでお気軽にご相談ください。

入力換算雑音 5nV/√Hz @1kHz
ゲイン 0/10/20/30/40/50/60dB
帯域 100Hz～100kHz
入力インピーダンス 1MΩ
最大出力電圧 ±4.9V
電源 ±6～8V
入力コネクタ 平衡：HR10A
外形 89×100×39mm

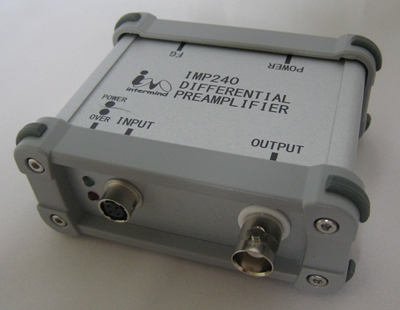

IMP240 取扱説明書ダウンロード

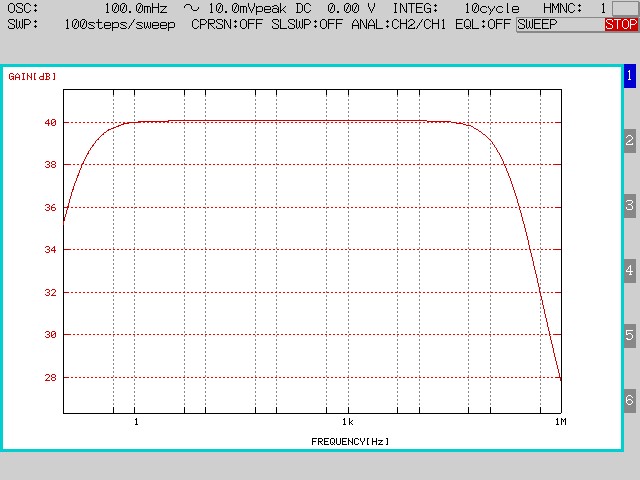

周波数特性(+40dB時)

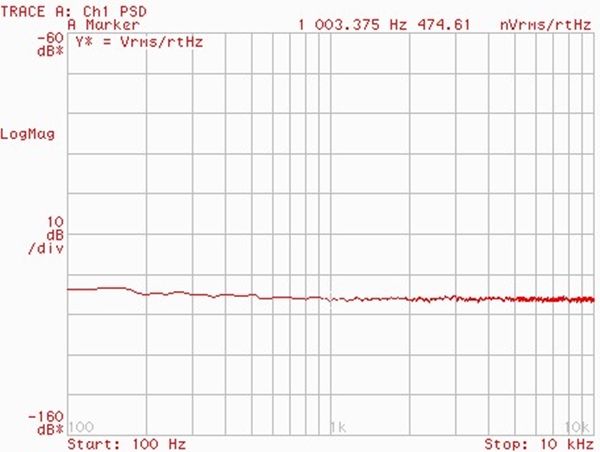

雑音特性(+40dB時)

1kHzにて475nVrms/√Hz、入力換算雑音：4.75nVrms/√Hz

入力換算雑音 5nV/√Hz @1kHz
ゲイン 0/10/20/30/40/50/60dB
帯域 100Hz～100kHz
入力インピーダンス 1MΩ
最大出力電圧 ±4.9V
電源 ±6～8V
入力コネクタ 不平衡：BNC
外形 89×100×39mm

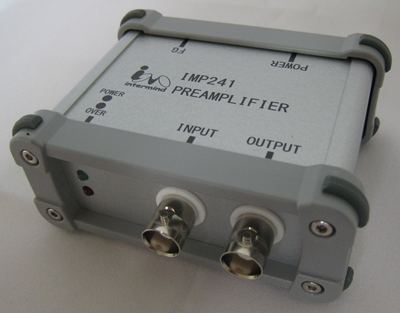

IMP241 取扱説明書ダウンロード

入力換算雑音 2.5nV/√Hz @1kHz
ゲイン 40dB
帯域 10Hz～3.5MHz
入力インピーダンス 10kΩ
最大出力電圧 ±5V
電源 ±6～8V
入力コネクタ 平衡：HR10A
外形 69×60×34mm

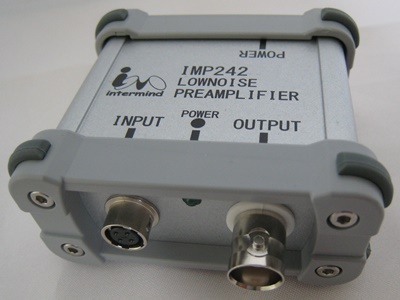

IMP242 取扱説明書ダウンロード

入力換算雑音 2.5nV/√Hz @1kHz
ゲイン 40dB
帯域 10Hz～3.5MHz
入力インピーダンス 10kΩ
最大出力電圧 ±5V
電源 ±6～8V
入力コネクタ 不平衡：BNC
外形 69×60×34mm

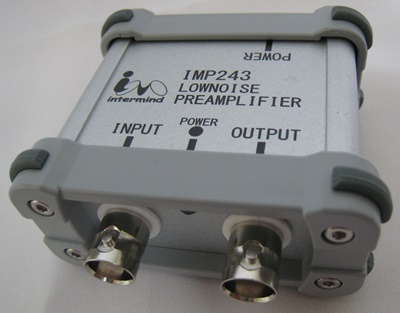

IMP243 取扱説明書ダウンロード

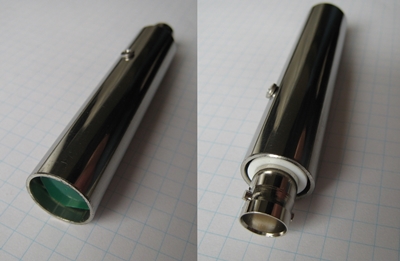

40kHz超音波を収集するためのプリアンプです。
BPF：40kHz、GAIN：30dB
出力コネクタ：BNC、入力広帯域マイク：SPU0410LR5H、電源：ラインドライブ5V
外寸：φ16×84mm（突起部を除く）

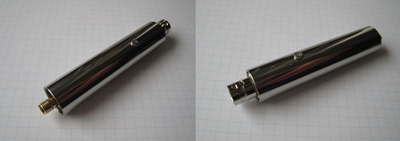

アナログセンサを接続するためのプリアンプです。
HPF：50kHz、LPF：1MHz、GAIN：30dB、最大入力2Vp-p
電源：ラインドライブ5V、入力コネクタ：SMA、出力コネクタ：BNC
外寸：φ16×90mm （突起部を除く）
